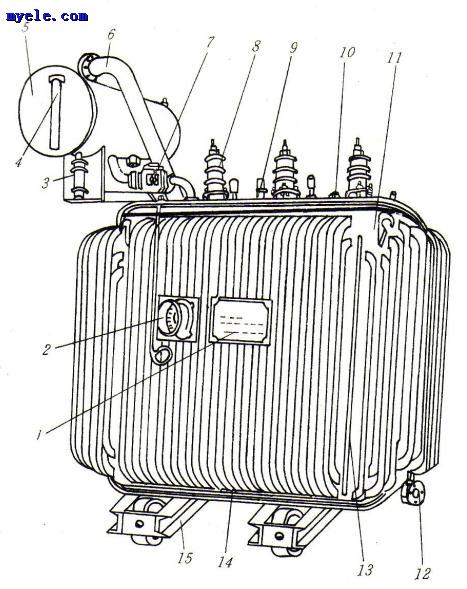

干式變壓器的結構可能對于干式變壓器專業人士來說并不陌生，但對于一些新客戶來說可能是相對較陌生的，我廠就介紹一下，告訴大家，只有通過訪問廠家網站，咨詢相關相關技術員或工程師才知道，這里雷郎干式變壓器就為大家講解一下干式變壓器的結構與組成部分。干式變壓器按自身要求來說一般由導電材料、磁性材料和絕緣材料三部分組成。首先我們來了解一下導電材料，干式變壓器的導電材料主要是強度較高的漆包線，電力變壓器當然也有用其他材料的情況，那就是調諧用高頻干式變壓器中使用紗包線。其次、磁性材料指的是干式變壓器所有的材料屬性。電源干式變壓器和低頻干式變壓器中使用的磁性材料以硅鋼片為主。中頻干式變壓器、脈沖干式變壓器、振蕩干式變壓器等使用的磁性材料以鐵氧體磁材為主。最后就是說絕緣材料 干式變壓器的絕緣材料除骨架外，還有層間絕緣材料及浸漬材料（絕緣漆）等。這里提到干式變壓器材料組成部分的時候，我們也從其中發現一些問題，比如這些材料的質量等級決定著干式變壓器質量電力變壓器的檔次電力變壓器電力變壓器電力變壓器。


(1)繞(rao)(rao)制工藝(yi)，采用(yong)德(de)國百(bai)事(shi)達公(gong)司全自動數(shu)控繞(rao)(rao)包(bao)機設備，利用(yong)徽機編程(cheng)控制來(lai)繞(rao)(rao)制繞(rao)(rao)組(zu)(zu)。高壓(ya)(ya)繞(rao)(rao)組(zu)(zu)和0.1kV以上的低壓(ya)(ya)繞(rao)(rao)組(zu)(zu)采用(yong)漆包(bao)圓銅線或(huo)扁銅線繞(rao)(rao)制成多層層式(shi)，0. 1kV以下的低壓(ya)(ya)繞(rao)(rao)組(zu)(zu)采用(yong)箔式(shi)結構。樹脂繞(rao)(rao)包(bao)繞(rao)(rao)制工藝(yi)流(liu)程(cheng)如(ru)下：



繞線模(mo)組(zu)裝(zhuang)、調(diao)試數控程序→繞制(zhi)繞組(zu)內徑(jing)側(ce)主絕緣層→繞線→繞制(zhi)段間(jian)、層間(jian)、端部絕緣→

繞(rao)(rao)線(xian)→加氣道板→繞(rao)(rao)線(xian)→繞(rao)(rao)絲(si)→繞(rao)(rao)制(zhi)繞(rao)(rao)組外(wai)徑絕緣→移(yi)至烘箱旋轉固化→拆除繞(rao)(rao)線(xian)模→整形

干式(shi)變(bian)壓(ya)器(qi)又分干式(shi)隔離變(bian)壓(ya)器(qi)、干式(shi)自耦(ou)變(bian)壓(ya)器(qi)、干式(shi)控制(zhi)變(bian)壓(ya)器(qi)等(deng)等(deng)！干式(shi)變(bian)壓(ya)器(qi)的主要結構(gou)有銅線、骨(gu)架(jia)、硅鋼片、絕(jue)緣板等(deng)等(deng)！

為了保證繞組質量和(he)可操(cao)作性，需要(yao)采(cai)取以下(xia)措施：

1)在(zai)組(zu)裝(zhuang)繞線模時，放置一層(ceng)聚酯(zhi)薄膜，以利于(yu)脫模。

2)在繞(rao)線時，由于帶樹脂的玻璃絲(si)浸潤到匝間.因此，繞(rao)制裕度放寬至5%—7%.以便排滿預定線匝。

3)繞線分接(jie)頭盡量從最外(wai)層線匝中引出，易于焊(han)接(jie)操作。

 4)旋轉固化時，選擇合適的(de)旋轉速度(du)，保證繞組樹脂(zhi)不被(bei)離心外(wai)滋和凍結(jie)成塊。

(2)變壓(ya)器的(de)特點，各種類型干式(shi)變壓(ya)器都其有阻燃自(zi)熄的(de)功能，但相對來說，繞包(bao)干式(shi)變壓(ya)器明顯(xian)好一些。

型號功能

BWDK-3205巡回顯示三相繞組溫度,具有故障、超溫、跳閘無源觸點輸出,無風機控制功能。
BWDK-3205B除具有3205所有功能以外，還具有三路4~20mA模擬電流輸出，輸出三相溫度的模擬量。
BWDK-3205C除具有3205所有功能以外，還具有三路1~5V模擬電壓輸出，輸出三相溫度的模擬量。
BWDK-3205D除具有3205所有功能以外，還具有RS232接口，同時輸出三相溫度和傳感器狀態數字信號。
BWDK-3205E除具有3205所有功能以外，還具有RS485接口，同時輸出三相溫度和傳感器狀態數字信號。
BWDK-3206巡回顯示三相繞組溫度,具有故障、超溫、跳閘無源觸點輸出，具有4或6路風機控制功能。
BWDK-3207巡回顯示三相線包溫度,具有故障、超溫、跳閘無源觸點輸出，具有4或6路風機控制功能和斷相報警保護功能。
BWDK-3208B除具有3207所有功能以外，還具有三路4~20mA模擬電流輸出，輸出三相溫度的模擬量。
BWDK-3208C除具有3207所有功能以外，還具有三路1~5V模擬電壓輸出，輸出三相溫度的模擬量。
BWDK-3208D除具有3207所有功能以外，還具有RS232接口，同時輸出三相溫度、風機狀態和傳感器狀態數字信號。
BWDK-3208E除具有3207所有功能以外，還具有RS485接口，同時輸出三相溫度、風機狀態和傳感器狀態數字信號。
技術參數
1測溫范圍：0℃－200℃
2測溫精度：0.5%FS±0.１℃
3分辨率：0.1℃
4工作電壓：AC220Ｖ±10% ( 50Hz )　
5功耗：５ＶＡ
6傳感器：三支Ｐt100鉑熱電阻，三支PTC熱電阻（選件）7繼電器觸點容量： 10Ａ／250ＶＡＣ
8重量： 2.5Kg
9外形尺寸： 260×200×87 (mm)
10 模擬量輸出：三路4-20mA電流，或三路1-5V電壓
11 數字量輸出：RS232或RS485串行通信接口
介紹了H級干式變壓器的分類、NOMEX 紙的干式變壓器技術性能、各類H級干式變壓器的結構特點與干式變壓器技術性能,將H級干式變壓器與環氧澆注式干式變壓器進行了比較,并對干式變壓器技術環氧澆注干式 變壓器優良運行性能和環保特性有了深入認識。
干式變壓器產品用途及主要特點
JL-BWD3K130A 型干式變壓器溫度控制儀是專為干式變壓器安全運行而設計的最新一代智能型產品。它采用單片機技術，利用預埋在變壓器繞組中的三只Pt100鉑電阻來檢測干式變壓器繞組的溫升情況，并根據溫升自動控制風機的啟停，具備超溫報警和超溫跳閘功能。該干式變壓器溫度控制儀采用最新的內置高分辨率TLC 1549 A/D 轉換器與EEPROM存儲技術，依據JB/T7631-94標準設計生產，結構簡單，功能齊全，抗干擾能力強，可長期運行。三、工作原理及產品功能
1.干式變壓器溫度控制儀利用計算機輔助電路設計，并采用精密低溫度系數元器件降低由于溫度漂移造成的測量誤差；
2.干式變壓器溫度控制儀采用新型軟硬件抗干擾設計，對于共模串模、電快速瞬變、空間磁場、射頻干擾均有極強的抑制能力；
3.干式變壓器溫度控制儀為保證設備有效的工作，設置WATCHDOG功能。使溫控儀在各種條件下均能正常工作而不需另設復位鍵；
4.干式變壓器溫度控制儀完善的檢測保護功能。溫控儀可自動判斷傳感器短路及開路故障。通過設置還可定時啟動風機，以避免風機長時間不工作而銹蝕堵轉造成損壞。溫控儀也可通過模擬輸入溫度值來檢測溫控儀的控制功能；
5.干式變壓器溫度控制儀溫控儀內無需采用電位器，而是采用軟件調整技術自動調校溫度精度，徹底解決了因使用電位器而可能產生的漂移及接觸不良的缺點，使溫控儀可長期可靠的運行；
6.干式變壓器溫度控制儀操作簡便。溫控儀的所有操作均可通過面板上的輕觸鍵設置，智能化的按鍵設置能自動判斷設置范圍。設置好的溫度參數停電后能自動保存，不會丟失；
7.干式變(bian)壓器溫度控(kong)制(zhi)儀安(an)裝(zhuang)簡便。用戶(hu)可選用本(ben)公司提供的(de)安(an)裝(zhuang)支架來安(an)裝(zhuang)溫控(kong)儀及(ji)其顯(xian)示面板的(de)方向(xiang)。
